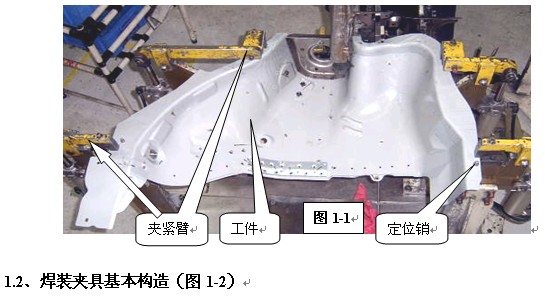

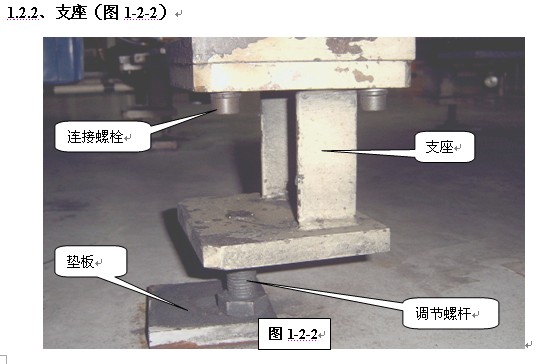

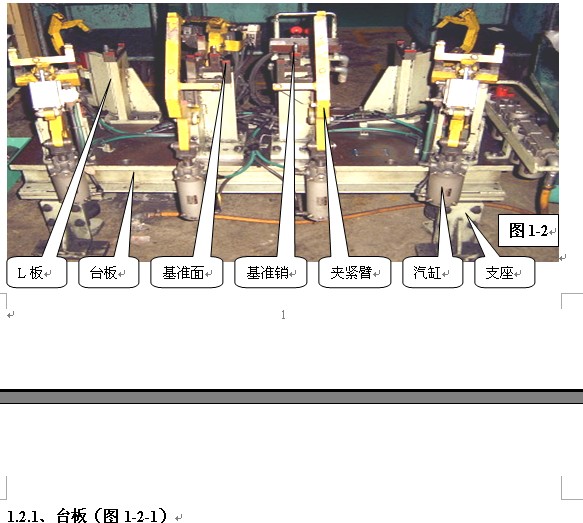

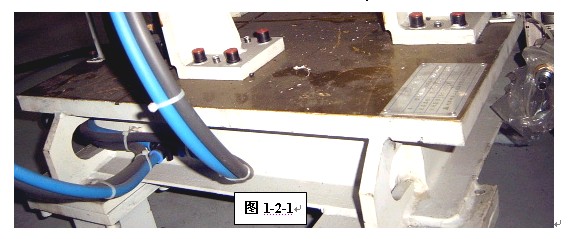

a、用途
用于支撑夹具台板、夹具高度调节和安放水平调整，使夹具按工艺布置要求定置安放。
b、安装要求
连接螺栓紧固可靠，调节螺杆应有垫板支撑，夹具定置调整符合要求后，要将调节螺杆螺母拧紧，若是大型夹具或连线夹具垫板应和基础预埋件可靠连接（焊接）。
c、使用保养
定期检查拧紧连接螺栓和螺杆锁紧螺母，定期检查调整台板的水平度。

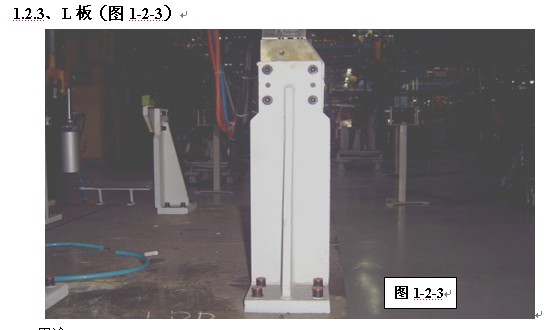

a、用途
用于安装夹具型块（S面元件）、基准销组件、夹紧机构、导向装置等夹具组件。
b、安装要求
采用高强螺栓与台板连接，并配定位销定位，同夹具组件的连接也应采用高强螺栓连接，并配定位销定位。
c、使用保养
定期检查拧紧连接螺栓（最好用记号笔做标记），定期检查定位销有否松动或脱落。
1.2.4、基准面（S面型块图1-2-4）
a、用途
将零件支承在正确的位置上，并支撑夹具夹紧机构的夹紧力。
b、安装要求
基准面型块采用高强螺栓安装在L板（或连接板）上，并用定位销定位，表面应经过调质处理，硬度在HRC48以上，一般会在基准面端部约10mm宽的部位涂红色标记，基准面应与数模相符（用三坐标仪测量）。
c、使用保养

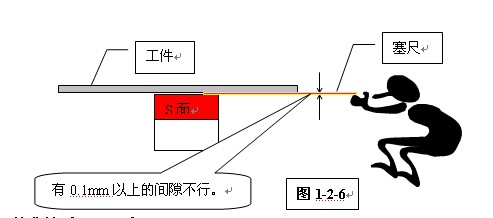

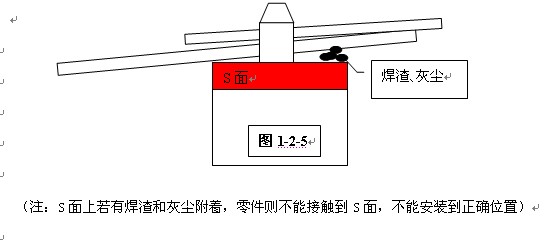

定期检查拧紧连接螺栓（最好用记号笔做标记），定期检查定位销有否松动或脱落；保持表面清洁，无分流烧伤、碰伤痕迹、无焊渣赃物附着（见图1-2-5）；夹紧状况下和工件间的间隙＜0.1mm（用塞尺检查 见图1-2-6）。
a、用途
将零件安装到正确的位置上；保持后续工序定位基准的一致性；保证产品焊接精度的一致性和稳定性。
b、安装要求

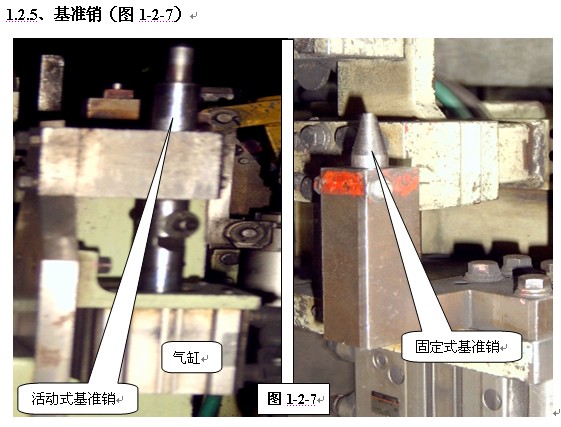

定位销一般分为固定式和活动式两类。固定式安装时一般用陷钉锁紧，让其不能活动；活动销作业时能往复伸缩，以方便工件装卸，一般采用气缸（气动）或手推夹（手动）作动力，安装时径向摆动量应＜0.2mm；销的工作段和导向段的表面硬度和粗糙度，应分别在HRC52和0.16以上，活动销导向孔应配有石墨铜衬套，以减少销的磨损和方便维修保养。
c、使用保养
①基准销表面，无分流烧伤痕迹、无焊渣赃物附着。
②活动销导向部分应润滑良好。

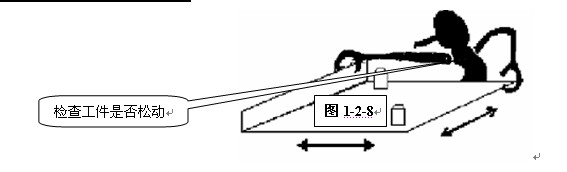

③对定位销的磨损状况、装配状况进行日常点检和定期检查（如图1-2-8所示：装上工件，在夹持机构没有夹的状态下，用手板动一下工件，如能活动，应进一步检查确认以下项目）。

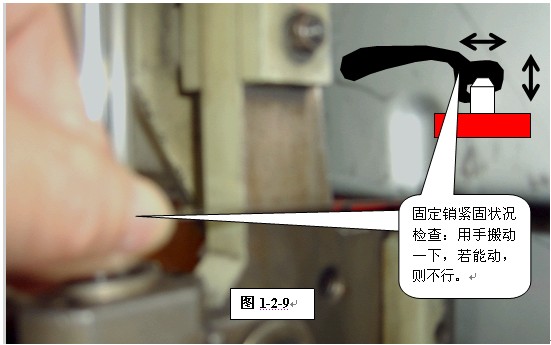

Ⅰ、检查固定销紧固状况（图1-2-9）：用手从销的径向和轴向搬动，若能活动（能用手转动或拔出），则不行。

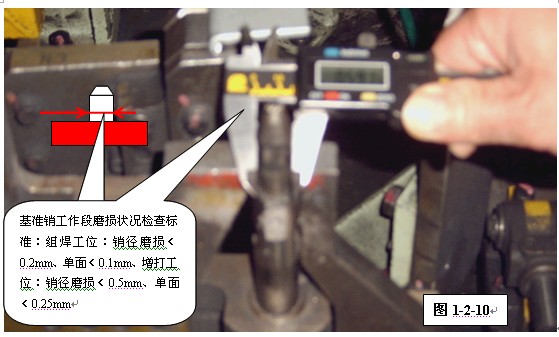

Ⅱ、检查基准销工作段磨损状况（图1-2-10）：（磨损极限：组焊工位：销径磨损0.2mm、单面0.1mm、增打工位：销径磨损0.5mm、单面0.25mm）。若超过上述极限，应及时更换新销。

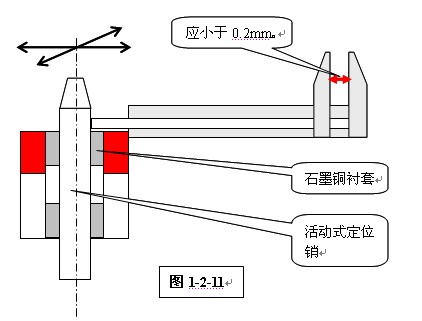

Ⅲ、检查活动式基准销导向段磨损状况（图1-2-11）：活动销在工作（伸出）状态下，关闭气源，从径向两个方向上推动销子，用游标卡尺测量摆动量，极限值应＜0.2mm，否则，应进一步检查销和衬套的磨损状况，将超差者更换。

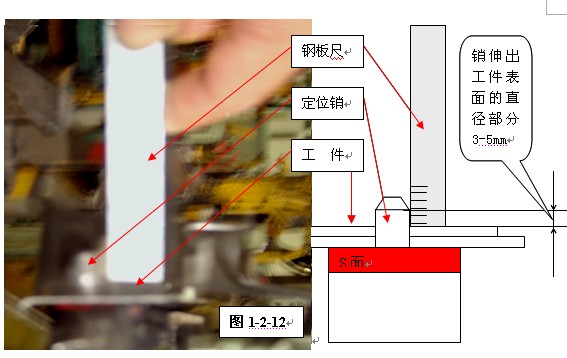

Ⅳ、检查定位销的有效长度（图1-2-12），用钢板尺从安装好的工件上表面测量，销伸出工件表面的直径部分必须在3-5mm之间，超过该范围应进行调整或更换新销。
a、用途

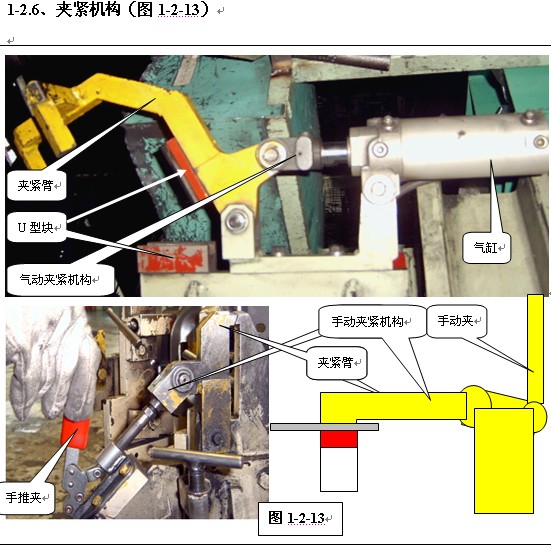

夹紧机构（U型块、夹紧臂、汽缸或手夹、等）-用于矫正变形的工件、缩小工件间的搭接间隙，将工件夹紧固定在正确的位置上（基准面），避免焊接作业时工件错位或变形，确保工件焊接精度的稳定性。

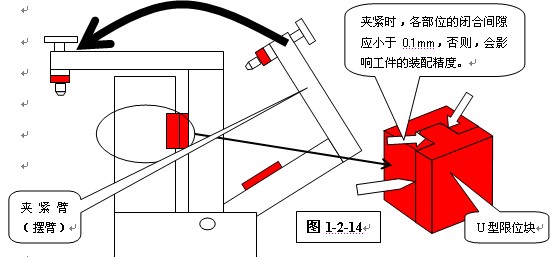

①、U型限位块（图1-2-14）：使夹具夹紧臂（或带有基准销和S面的摆臂）处于夹紧工况时的稳定性（不让其摆动），确保定位或夹紧部位的准确性。
②、夹紧臂：通过杠杆或四连杆的作用，将气缸（或手夹）的推力转化为夹紧臂（或摆臂）的夹紧力， 实现“矫正变形的工件、缩小工件间的搭接间隙，将工件夹紧固定在正确的位置上（基准面），避免焊接作业时工件错位。”的目标。
③、气缸（或手夹）：通过气缸（或手夹）的往复运动，实现夹具的夹紧和松开。
b、安装要求
U型限位块付（凸凹组件）的安装，U型槽侧面和安装部位侧面间隙＜0.05mm，用高强内六角螺栓可靠紧固，凸凹组件啮合时不能产生碰撞（不能有异响），止动面间隙＜0.1mm，用手推动夹紧臂（或摆臂）凸凹组件不能有错动；夹紧臂（或摆臂）应有足够的强度，夹紧状况下不能产生弯曲变形；气缸（或手夹）的夹紧力（气压、节流阀、缓冲阀或调节螺栓）应调整合适，夹具动作应柔和，没有明显异响，工件夹紧部位不能产生明显压痕或变形；夹紧工况下工件用手不能搬动，夹紧臂用手不能晃动。注：U型限位块付配合间隙用塞尺（厚薄规）检查。
c、使用保养
①、U型限位块（一般都涂有红色标记）凸凹组件应紧固可靠无松动，止动面上无焊渣灰尘附着；夹紧状况下，用手推动夹紧臂（或摆臂）凸凹组件不能相对错动（如有错动现象，必须进一步检查（用塞尺）止动面间的配合间隙，若间隙≥0.1mm，应作更换处理。）。
②、作业过程中，要尽量避免焊枪（或工件）和夹具产生碰撞，以免造成夹臂变形；避免焊枪直接接触夹具组件，以免产生分流烧伤夹具组件；夹头表面不能有焊渣附着；夹紧臂各部位的连接螺栓应紧固可靠，铰链活动销部位应润滑良好；日常点检应对夹紧臂的夹紧状况进行检查（图1-2-15），夹紧状况下，用手从上下、左右方向搬动夹臂），如有松动的现象，应进一步检查夹紧机构的其他组件的状况，以确保夹具工作的可靠性。
③、气缸杆上的锁紧螺母不能有松动的现象、气缸不能有漏气、窜气现象，否则会产生夹不紧或夹不到位的现象；气缸上的节流阀、缓冲阀锁紧螺母应紧固可靠。
手夹容易疲劳松动，影响夹紧状况，日常点检中随时进行相应的调整，保持手夹操作时手感有“死点”顶紧的感觉，夹紧状况下，工件手搬无松动，夹紧臂不能用手晃动的现象。

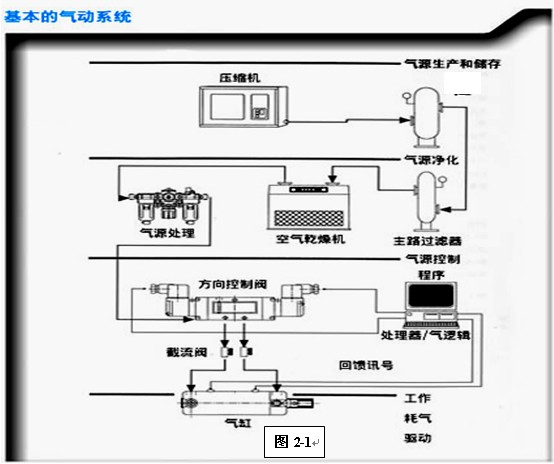

2、气动夹具基本气动系统（图2-1）
